dizel tahrikli temel takviyesi Pnömatik Harç Pompası hareketli
Pnömatik Harç Pompası
Pnömatik Harç Pompasının İletimi:
Şanzımanın/şanzımanın tepesinde bir yakıt ikmali deliği vardır, delikli bir havalandırma cıvatası olarak, havalandırma deliği olarak monte edilir, gaz cıvatasını vidalayın, kutuda yağlama yağı ile doldurulabilir, yağın eklenmesi kolaydır Yağ penceresi deliğinin orta konumu, kutudaki dönen parçalar, destek yataklarının iki ucunu yağlamak için yağlama yağını yağ deliğine sıçrayabilir.Şanzımanın yan tarafında, kutudaki yağlama yağını değiştirmesi kolay bir yağ bloğu vardır.Şanzıman şanzımanını gözlemlemek için her iki taraftaki yönlendirme plakası da çıkarılabilir.
Pnömatik Harç Pompasının teknik parametreleri:
| silindir numarası |
3 |
| Delik çapı |
70 mm |
| piston stroku |
70 mm |
| Emme borusunun çapı |
50 mm |
| Çıkış borusunun çapı |
32 mm |
| Motor gücü |
7.5kw |
| Ana mil hızı |
1450 dev/dak |
| çalışma basıncı |
7 MPa |
Pnömatik Harç Pompasının Yapısı:
1. Pnömatik Harç Pompası esas olarak pompa gövdesi, pompa çerçevesi, hava odası, darbeye dayanıklı basınç göstergesi, motor, V kayışı ve kasnak kapağından oluşur.
2. Çimento enjeksiyon pompasının kurulum temeli düzgün olmalı ve eğimli olmamalıdır.
3. Çalışma sırasında pompanın titreşimini önlemek için pompa ayak vidası ile temele sabitlenir.
Pnömatik Grout Pompasının pompalanmasından önceki hazırlıklar:
Pompa uzun bir süre durdurulduktan veya yeniden kurulduktan sonra, çalıştırmadan önce aşağıdaki hazırlıklar yapılmalıdır.
1. Her parçada yeterli yağlama yağı olup olmadığını kontrol edin.
2. Filtrenin emiş borusunun tıkalı olup olmadığını kontrol edin.
3. Her parçanın hareketinde engel olup olmadığını kontrol edin.
4. İletim mekanizmasının doğruluğunu ve güvenilirliğini kontrol edin.
5. Bağlantı elemanlarının gevşekliğini, özellikle kauçuk piston kilitleme somununun, çapraz başlı ve piston kolu bağlantı dişlerinin vida sıkmalarını kontrol edin.
6. Pompanın emme yüksekliğini kontrol edin.Deniz seviyesinden 1000 metrenin altındaki alanlarda pompanın maksimum emiş yüksekliği 2,5 metreyi geçmemelidir.Deniz seviyesinden 1000 metrenin üzerindeki alanlarda, pompanın emme yüksekliği yerel atmosferik basınç düşüşüne göre azaltılmalıdır.
7. Çamur tankına daldırılan filtrenin konumunu kontrol edin.Genel olarak, çamur seviyesi 0,3-0,5 metrenin altında olmalı ve filtre, çamur tankının tabanından 0,5 metreden az olmamalıdır.

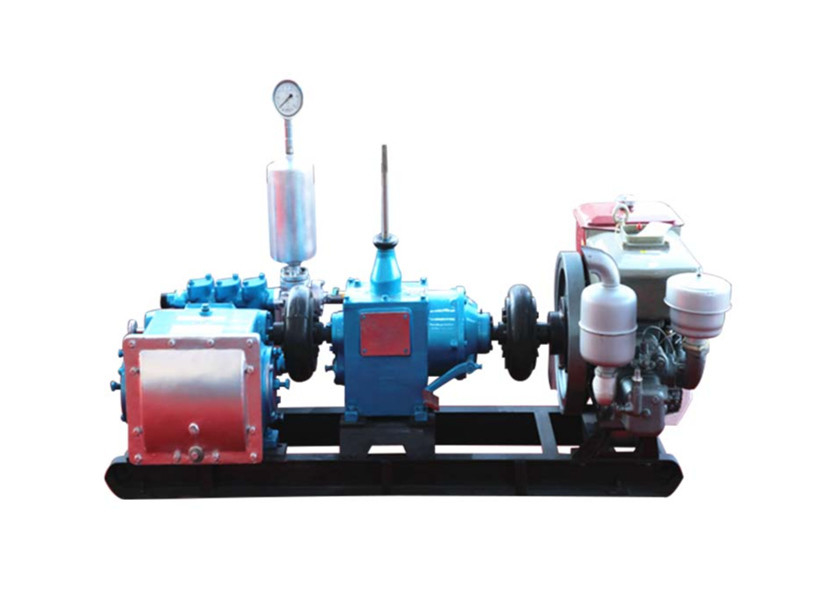

Pnömatik Harç Pompası Resimleri:
